Стеклопакет. Вопросы и Ответы.
ПРОМЫШЛЕННОЕ ПРОИЗВОДСТВО?

Промышленное производство с ежедневным выпуском 200…400 стеклопакетов основывается на тех же методах, которые описаны выше, но с применением различного типа более сложных машин.

Стекло режется на автоматических столах порезки. С тем, чтобы уменьшить до минимума расход стекла порезка оптимизируется компьютерной программой. Последующий разлом и хранение (складирование) отдельных листов стекла выполняются вручную. Стекло очищают в моечной машине, затем сушат. Такие мойки работают с полностью деминерализованной водой, подготовленной соответствующей установкой, чтобы избежать загрязнения поверхностей стекла солью, которая в избытке содержится в водопроводной воде. Дистанционные профили режутся вручную, но заполнение абсорбентом осуществляется наполняющими устройствами, позволяющими одновременно наполнять до 20 профилей. На сборочном стенде дистанционная рамка устанавливается на оконное стекло вручную. В соответствии с типом установки, второе стекло стеклопакета будет монтироваться либо автоматически, либо вручную.

Вертикальные прессы для стеклопакетов доказали свою ценность благодаря однородной силе нажима, которую они прикладывают одновременно ко всей поверхности стеклопакета. Эта сила зависит от размеров стеклопакета, которые пресс определяет автоматически. После прессования стеклопакет переходит к этапу наклона (опрокидывания). Здесь он размещается в горизонтальное положение, необходимое для его дальнейшей обработки на столе герметизации.

В этом случае, герметик наносится с использованием автоматического насоса смешивания и дозировки и подается непосредственно в нагнетатель герметика. Упаковочной тарой для компонента А служат бочки на 190 литров, а для компонента В – бочки по 20 литров.


ПОЛНОСТЬЮ АВТОМАТИЗИРОВАННОЕ, КРУПНОМАСШТАБНОЕ ПРОИЗВОДСТВО?

Полностью автоматизированное, крупномасштабное производство использует оборудование для обработки, подобное тому, которое описывается выше. Основное различие заключается в высокой степени автоматизации.

Как и раньше, стекло режется с использованием компьютерной программы оптимизации, которая сводит к минимуму расход стекла. В специальной станции разлома стекло, проходящее над ротационным валом, поднимается; создаваемая таким образом нагрузка вызывает его разлом. Оконные стекла в большинстве случаев складируются вручную.

Подача стекла на производственную линию (сегодня предпочтение отдается вертикальному положению обработки оконного стекла) производится вручную, во время которой осуществляется визуальный осмотр. Вслед за этим, оконные стекла подлежат очистке и сушке. Этот процесс обеспечивает различные степени очистки, когда учитываются специфические свойства (например, покрытие) оконного стекла. После очистки стекло поступает на сборочную станцию. В этом месте, дистанционная рамка, которая выходит из полностью автоматической машины гнутья, устанавливается на стекло. Эта операция происходит либо перед поступлением на пресс или в самом прессе. Если говорить о качестве стеклопакетов, то полностью автоматизированный процесс сборки стеклопакетов обеспечивает самое высокое качество стеклопакетов.

Расстояние между оконными стеклами может заполняться газом или смесью газа. После прессовочной станции, стеклопакет переходит на автоматическую машину герметизации. В зависимости от типа оборудования, наружная герметизация кромки наносится на стеклопакет либо с помощью одной форсунки, либо двух форсунок. Электронное контрольное устройство подает необходимое количество герметика. Геометрические данные соединения (которое определяет необходимое количество герметика) измеряются перед процессом герметизации, вместе с этим определяется ширина соединения, что касается глубины, она непрерывно измеряется во время герметизации.

В заключении ещё раз хочется остановиться на качестве изготовления стеклопакета. Качественный стеклопакет можно изготовить на любом типе оборудования. Просто всегда надо помнить - стеклопакет должен быть герметичен, а газ внутри стеклопакета – сухим, а эти условия выполняются только при соблюдении всех технологических режимов.


КАКАЯ ШИРИНА У ДИСТАНЦИОННЫХ РАМОК?

Согласно Межгосударственному стандарту ГОСТ 24866-99 «Стеклопакеты клеенные строительного назначения. Технические условия» ширина дистанционных рамок или расстояние между стеклами в стеклопакетах может быть от 8 до 36 мм, а толщина стеклопакета от 14 мм до 60 мм. Производители выпускают дистанционную рамку высотой 6,5 мм и 8 мм. Ширина дистанционной рамки приведена ниже в таблице.

Ширина рамки, мм

4,0

5,0

5,5

6,5

7,5

8,5

9,5

10,5

11,5

12,5

13,5

Высота рамки

6,5 мм

Нет

Нет

Да

Да

Да

Да

Да

Да

Да

Да

Да

8 мм

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да


Ширина рамки, мм

14,5

15,5

17,5

18,5

19,5

21,5

23,5

24,5

26,5

31,5

Высота рамки

6,5 мм

Да

Да

Да

Да

Да

Да

Да

Нет

Да

Нет

8 мм

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да



Таким образом, исходя из требований нового стандарта, стеклопакеты с дистанционной рамкой 6 мм уже не соответствуют требованиям ГОСТа.


КАКИЕ ГЕРМЕТИКИ ИСПОЛЬЗУЮТСЯ ДЛЯ ГЕРМЕТИЗАЦИИ СТЕКЛОПАКЕТОВ?

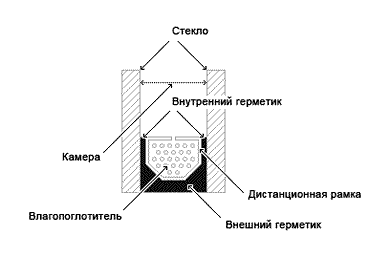

В качестве герметика первого герметизирующего слоя применяют полиизобутиленовые герметики (бутилы).

Для второго герметизирующего слоя применяют полисульфидные (тиоколовые), полиуретановые или силиконовые герметики. Применяемые герметики должны иметь адгезионную способность и прочность, обеспечивающие требуемые характеристики стеклопакетов. Герметики должны быть разрешены к применению органами государственного санитарного надзора и иметь гигиенические заключения.



ДОПУСТИМО ЛИ "ПРОВИСАНИЕ" ГЕРМЕТИКА ВТОРОГО ГЕРМЕТИЗИРУЮЩЕГО СЛОЯ?

Действительно, толщина герметика второго слоя не одинакова по ширине задней стороны дистанционной рамки. В центре рамки расстояние от верхней кромки герметика до задней стороны рамки меньше чем по краям, рядом со стеклом.  Это не ухудшает качество герметизации, так как главным условием качественной герметизации является выдержка расстояния между верхней кромкой вторичного герметика и бутилом. Это расстояние должно быть не менее 3 мм. Провисание вторичного герметика в центре дистанционной рамки не уменьшает это расстояние, а значит и не влияет на качество герметизации стеклопакета.


МОЖНО ЛИ ИСПОЛЬЗОВАТЬ В КАЧЕСТВЕ ПЕРВОГО ГЕРМЕТИКА ДВУХСТОРОННИЕ ЛИПКИЕ ЛЕНТЫ?

Липкие ленты выполняют функции механического соединения стекла с дистанционной рамкой, но функций герметика первого герметизирующего слоя не выполняют. Лента не задерживает проникновение влаги внутрь стеклопакета. Поэтому применение липких двухсторонних лент – грубое нарушение технологии изготовления герметичного стеклопакета.
В стеклопакете основные функции герметизации выполняет первый герметизирующий слой на основе бутила. Основное назначение вторичного герметика, после герметизирующих, снижение механических нагрузок на первый слой герметизации при изменении объема стеклопакета в связи с изменением температуры и давления воздуха.

Отрицательное воздействие липких лент усиливается, когда в качестве вторичного герметика применяют однокомпонентный герметик типа «нот-мелт».  Данный герметик очень мягкий летом и очень твердый зимой. Он не держит форму стеклопакета летом и не демпфирует механические нагрузки – зимой. Это, весьма отрицательное свойство «герметика», приводит к разгерметизации стеклопакета после первых же холодов, и герметичный, на первый взгляд, стеклопакет превращается в склеенные между собой стекла, между которыми появляется влага или изморозь в холодное время года.



МОЖНО ЛИ ПРИМЕНЯТЬ В СТЕКЛОПАКЕТАХ ДЕКОРАТИВНЫЕ РАМКИ (ШПРОСЫ)?

Нормативные документы не запрещают применять любые декоративные рамки внутри стеклопакета и рекомендуют выдерживать расстояние между декоративной рамкой и стеклом – 3 мм.


КАКИЕ РАЗМЕРЫ ДЕКОРАТИВНЫХ РАМОК БЫАЮТ?

Декоративные рамки изготавливают различных форм и геометрических размеров. Ширина декоративных рамок – 6 мм, 8 мм, 18мм, 24 мм, 26 мм и 45 мм. Толщина декоративных рамок – 6 мм, 8 мм и 10 мм. Учитывая, что допустимое расстояние между стеклом и декоративной рамкой – 3 мм, необходимо выбирать ширину дистанционной рамки исходя из толщины декоративной рамки. Например, если толщина декоративной рамки 6 мм, то минимальная ширина дистанционной рамки – 12 мм.

КАКИЕ МОГУТ БЫТЬ ПОСЛЕДСТВИЯ, ЕСЛИ ШИРИНА ДЕКОРАТИВНОЙ РАМКИ РАВНА ШИРИНЕ ДИСТАНЦИОННОЙ РАМКИ?

Первое. Необходимо помнить, что применение декоративной рамки снижает сопротивление теплопередаче стеклопакета. Снижение сопротивления теплопередаче стеклопакета не столь заметно, если отсутствует контакт декоративной рамки с внутренним и внешним стеклом. При контакте декоративной рамки со стеклом сопротивление теплопередаче уменьшается на 10…20% в зависимости от размеров стеклопакета. Чем меньше стеклопакет, тем более заметно снижение сопротивления теплопередаче стеклопакета с декоративной рамкой.

Второе. Декоративная рамка, при контакте со стеклом, уменьшает механическую прочность герметичного стеклопакета.
Если стеклопакет не герметичен, то наличие декоративной рамки не влияет на механическую прочность стеклопакета.

В герметичном стеклопакете при снижении температуры окружающего воздуха уменьшается внутренний объем стеклопакета. Если декоративная рамка контактирует со стеклом, то стекло не имеет возможности прогнуться внутрь стеклопакета. Нагрузки при снижении температуры возрастают, и при достижении значений, предельных для стекла, стекло разрушается, стеклопакет разгерметизируется, снимая механические нагрузки со стекла.


КАКИЕ МАКСИМАЛЬНЫЕ И МИНИМАЛЬНЫЕ РАЗМЕРЫ СТЕКЛОПАКЕТОВ?

Если следовать ГОСТ 24866-99, то максимальные размеры стеклопакета по ширине и высоте, как правило, не должны превышать (3,2 х 3,0) м.

Не рекомендуется изготовление стеклопакетов размерами менее (300х300) мм, а также с соотношением сторон более 5:1.

Но это только рекомендации, реально допустимые размеры стеклопакетов определяются после расчета стеклопакета исходя из механических нагрузок, таких как ветер или изменение температуры окружающего воздуха и его давления.

Например, при больших размерах стеклопакета и узкой дистанции между стеклами может произойти «схлопывание» стеклопакета, когда при снижении температуры и уменьшении объема стеклопакета стекла в стеклопакете соединятся между собой. Последствия «схлопывания» стеклопакета – разрушение стекла и разгерметизация стеклопакета.

Небольшие по размеру стеклопакеты чаще разрушаются зимой, когда нагрузки на стекло при уменьшении объема стеклопакета превышают допустимые. В маленьких по размеру стеклопакетах стекло не имеет возможности прогнуться, как это имеет место в больших стеклопакетах.

Стеклопакеты с соотношением сторон более чем три к одному, особенно если меньшая сторона не превышает 500 мм, также разрушаются из-за невозможности стекла прогнуться по короткой стороне при снижении температуры зимой.

Учитывая взаимное влияние различных причин на допустимые максимальные и минимальные размеры стеклопакетов, лучше доверить проверку размеров стеклопакета профессионалам или положиться на свое везение и опыт.

Строительные нормы СН 481-75 «Инструкция по проектированию, монтажу и эксплуатации стеклопакетов» определяют максимальную площадь стеклопакетов для окон и витрин.

Стеклопакеты

Ширина дистанционной рамки,

Максимальная площадь стеклопакета, м2, при

толщине стекол, мм





           мм

3

4

5

6

7

> 7



            12



1,5



3,2

4,5

6

7

9

Однокамерные

            16

1,5

3,6

4,5

6,5

8

9



            18

1,5

3,6

5

7

9

9



              9

1,3

2,5

3,5

4,5

6

-

Двухкамерные

             12

1,5

3,2

4,5

6

6

-





ПРАВДА, ЧТО ЦВЕТНОЕ СТЕКЛО В СТЕКЛОПАКЕТЕ ДОЛЖНО БЫТЬ ОБЯЗАТЕЛЬНО ЗАКАЛЕННЫМ?

Цветные стекла, в отличие от прозрачных, имеют коэффициент поглощения солнечной энергии от 30 до 72 процентов.

Если следовать требованиям ГОСТ 24866-99, которые указывают, что в случаях когда, в стеклопакетах для наружного остекления применяет не упрочненное стекло, его коэффициент поглощения света должен быть не более 25 %. Стекло с более высоким коэффициентом поглощения света должно быть упрочненным.

Из этого следует, что все цветные стекла в стеклопакетах должны быть упрочненными, то есть закаленными.

На наш взгляд, требования ГОСТа весьма жесткие, так как расчет тепловых нагрузок на цветное стекло для большинства стран СНГ, том числе и для Украины, где он действует, показывает, что нагрев стекла солнечной энергией не достигает значений, приводящих к разрушению цветного стекла

В Крыму или Узбекистане, где количество солнечных дней в году гораздо выше, чем в средней полосе Украины или России, этим требованиям ГОСТа необходимо соответствовать.


КАК РАСПОЛАГАЕТСЯ ЦВЕТНОЕ СТЕКЛО В СТЕКЛОПАКЕТЕ?

Цветное стекло устанавливается только снаружи стеклопакета. Летом оно должно охлаждаться наружным воздухом.

Если стекло установлено внутрь помещения, где отсутствует естественное движение воздуха, то летом оно будет нагреваться и повышать температуру воздуха внутри помещения. При нагревании стекла увеличивается вероятность его разрушения из-за его теплового расширения и возникающих на стекле температурных перепадов. Для охлаждения стекла и воздуха придется увеличить мощность кондиционера.


МОЖНО ЛИ В СТЕКЛОПАКЕТАХ ИСПОЛЬЗОВАТЬ АРМИРОВАННОЕ СТЕКЛО?

Строительные нормы СН 481-75 «Инструкция по проектированию, монтажу и эксплуатации стеклопакетов» прямо запрещают применять в стеклопакетах армированное стекло.


КАКИЕ СТЕКЛОПАКЕТЫ ПРИМЕНЯЮТСЯ В ЗЕНИТНЫХ ФОНАРЯХ И НАКЛОННЫХ ПОВЕРХНОСТЯХ?

Стеклопакеты зенитных фонарей, в дополнении к ветровой нагрузке, должны выдерживать снеговую нагрузку, толщина стекла определяется расчетом и не может быть тоньше 5 мм.

Дистанция в однокамерных стеклопакетах – не менее 12 мм, а в двухкамерных – не менее 9 мм. Максимальная площадь стеклопакетов для зенитных фонарей или наклонного остекления – 2 м2.

В зенитных фонарях со стеклопакетами следует предусматривать устройство под остеклением защитных металлических сеток с ячейками 50Х50 мм, окрашенных в белый цвет. Если же металлическая сетка под стеклопакетом не предусмотрена, необходимо в качестве нижнего стекла использовать триплекс. Толщина триплекса должна быть в 1,3 раза толще монолитного стекла,  определенного расчетом и выдерживающего механические нагрузки для данного стеклопакета.


КАК ВЫБРАТЬ ТОЛЩИНУ СТЕКЛА В СТЕКЛОПАКЕТАХ?

Подробный расчет толщины стекла в стеклопакете приведен в Строительных нормах СН 481-75 «Инструкция по проектированию, монтажу и эксплуатации стеклопакетов»


ПРИ КАКИХ ТЕМПЕРАТУРАХ ВОЗДУХА МОЖНО ПРОИЗВОДИТЬ МОНТАЖ СТЕКЛОПАКЕТОВ?

Монтаж стеклопакетов допускается при температуре наружного воздуха не ниже минус 15°С. Температура внутреннего воздуха помещений, остекленных стеклопакетами, в зимний период строительства должна быть не ниже + 5°С.
